Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 06:31

Всем привет, дорогие друзья и товарищи. Извиняюсь за долгое отсутствие, на то есть много серьёзных причин. Я снова в Краснодаре, у себя в мастерской и наступило таки вдохновение. Итак, как обычно, за годы количество накопленного особо не уменьшается, а только лишь немного трансформируется.

Уже которую неделю хожу мимо залежей, ну и вот. В этой теме буду подробно рассказывать о том, как из этого всего собирается магнитофон.

Поехали.



Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 06:34

Сразу оговорочка, почти по Фрейду. Нет! Это не несколько разобранных магнитофонов. Это блоки и части, которые покупались, менялись, доставались и копились. По большей части, отдельно друг от друга.
Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
tml1984
Сообщений: 93
Зарегистрирован: 06 июн 2018, 12:11
Откуда: Город Москва
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение tml1984 » 06 май 2019, 06:39

Подпишусь на темку! Привет кстати!
Собиратель катушечных батарейных магнитофонов производства СССР.
А также любитель теплых и ламповых девушек :D

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 08:05

Макс, снова привет :)

Рассказ можно понемногу начинать. Тихонько начал раскладывать и понял, что будет сочиняться 003.

У нас есть БМЭ (что то подсказывает, что от поздней версии аппарата, с коммутатором на 541КП1). Вполне себе пригодный.




Ну и, как говорится, основа основ. Собираться всё будет вот на нём:



Глядите ка! Даже коммутация соответствующая нашлась :)



Так то шасси нашлась пара, но 004 собрать будет проблематичней, нежели 003. Оттуда подёргаю важный металл, если что :D



Благополучно демонтировано, можно отправлять в баньку. Ну а это - неликвиды.




Пока шасси благополучно сохнет после баньки, можно отбирать остальное.


Рассмотрим, что у нас было на шасси.



Узел лентоприжима оказался в уж очень печальном состоянии, поэтому, решено выбрать другой. К счастью, отдельно в стратегическом запасе они тоже есть в определённом количестве.




Вуаля! Готов лентоприжим. Откладываем в сторону.


Соленоид лентоотвода кто то от души залил маслом.


Ликвидировано.


Блок тормозов пришлось снять со второго шасси (от 004), с тем, что был на шасси - всё плохо.



Выглядит немного грустновато, но тоже пошёл в баньку.


Держатели тормозных лент оказались вполне себе приличными, поэтому, их и оставлю. Едем дальше.




Боковых моторов тоже оказалось некоторое изобилие. Решил взять пару, вроде как от о005. Как правило, подшипники там получше, ну и меньше проблем с кривизной роторов\статоров. В общем, решено было использовать эту пару (но не тут то было)


При разборе, в одном подшипники оказались не родными, в другом - один отсутствовал. Хотел избежать похода в магазин за SKFами, но, чую, не получится :D

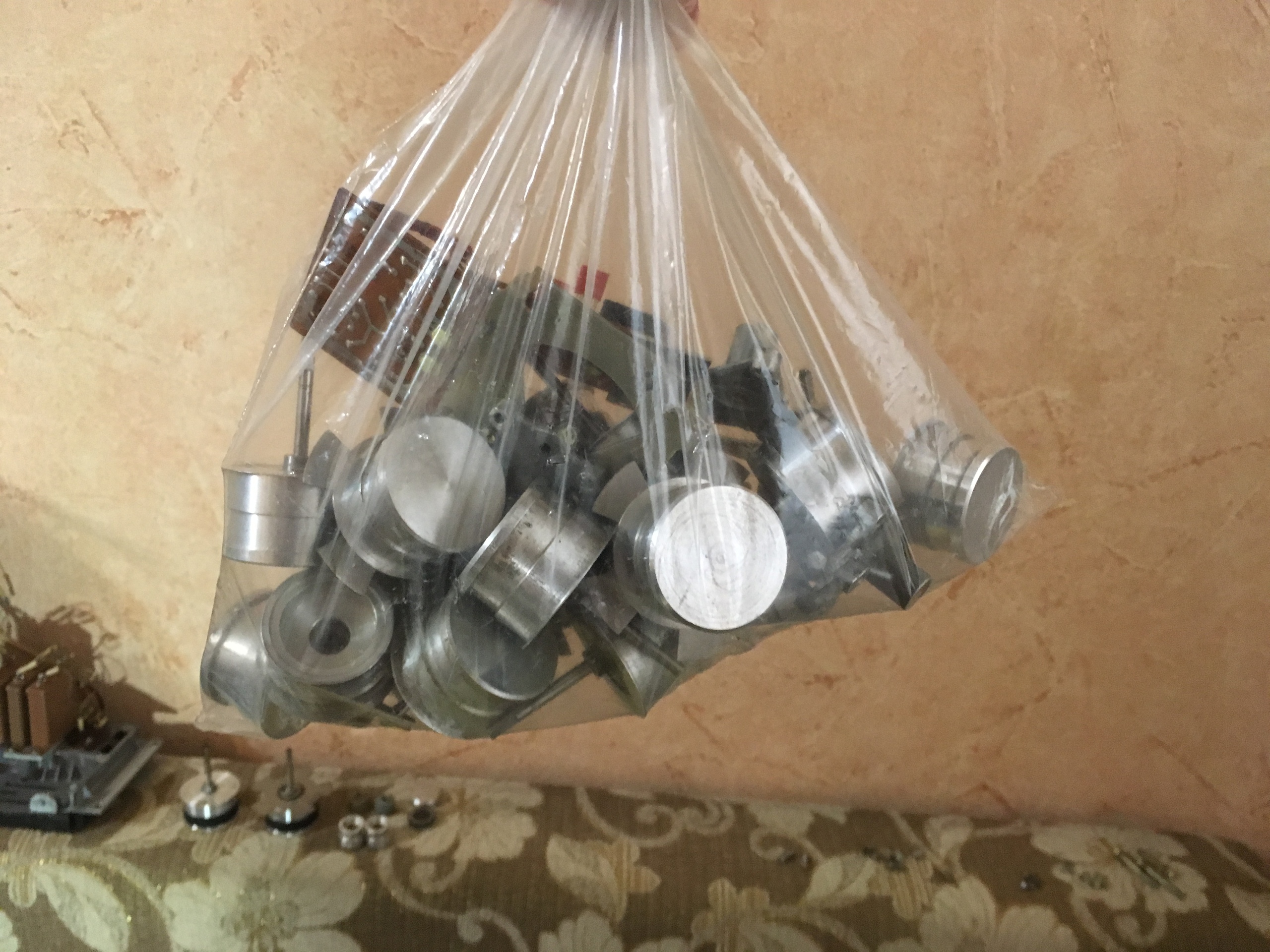

С тормозными барабанами примерно та же история, состояние соответствует состоянию моторов, поэтому, скрутил все, отправил в баньку, чтобы выбрать более менее годную и красивую пару.




Ооооткладываем, продолжаем.
Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 09:51

Прервался покурить, можно продолжать разговор.

С моторами оказалось не всё так гладко, как думал и SKFов в магазине оказалось 3 из 4х, в общем, моторы пришлось тоже разложить все. Вот что из этого вышло.


У некоторых встречалось вот такое.


В ходе разбора богатства, немного передумал и взял другие статоры




Из подшипников, пришлось выбрать воот такую комбинацию. Со временем, возможно, поменяю.


Собираем



Оставшийся неликвид тоже собираем и убираем до лучших времён.


Тем временем, наше шасси благополучно загорело и обсохло. Можно монтировать чего нибудь.




Чууууть не забыл про две важных детали.



И вот. С ведущим двигателем, к сожалению, пока засада. Может где то лежит, а может нет вовсе. Но мы ж русский народ, нас ничего не остановит, верно? :D


Тем временем БМЭ пошёл в баньку и занял место под солнцем.

А пока процесс идёт, можно для него и платы повыбирать.







Итак, нашлось почти всё, за исключением УВ, УШП (то ли В, то ли З, не помню, посмотрю потом). У кого есть, кстати, прошу поделиться, как и ведущим двигателем. А ещё, нам нужен индикатор



Взял более совпадающий с концепцией


Откладываем в сторону, можно заниматься узлами регулировки натяжения...
Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 14:32

Маленький барьер пройден, время курить, а заодно и темку дополнить.

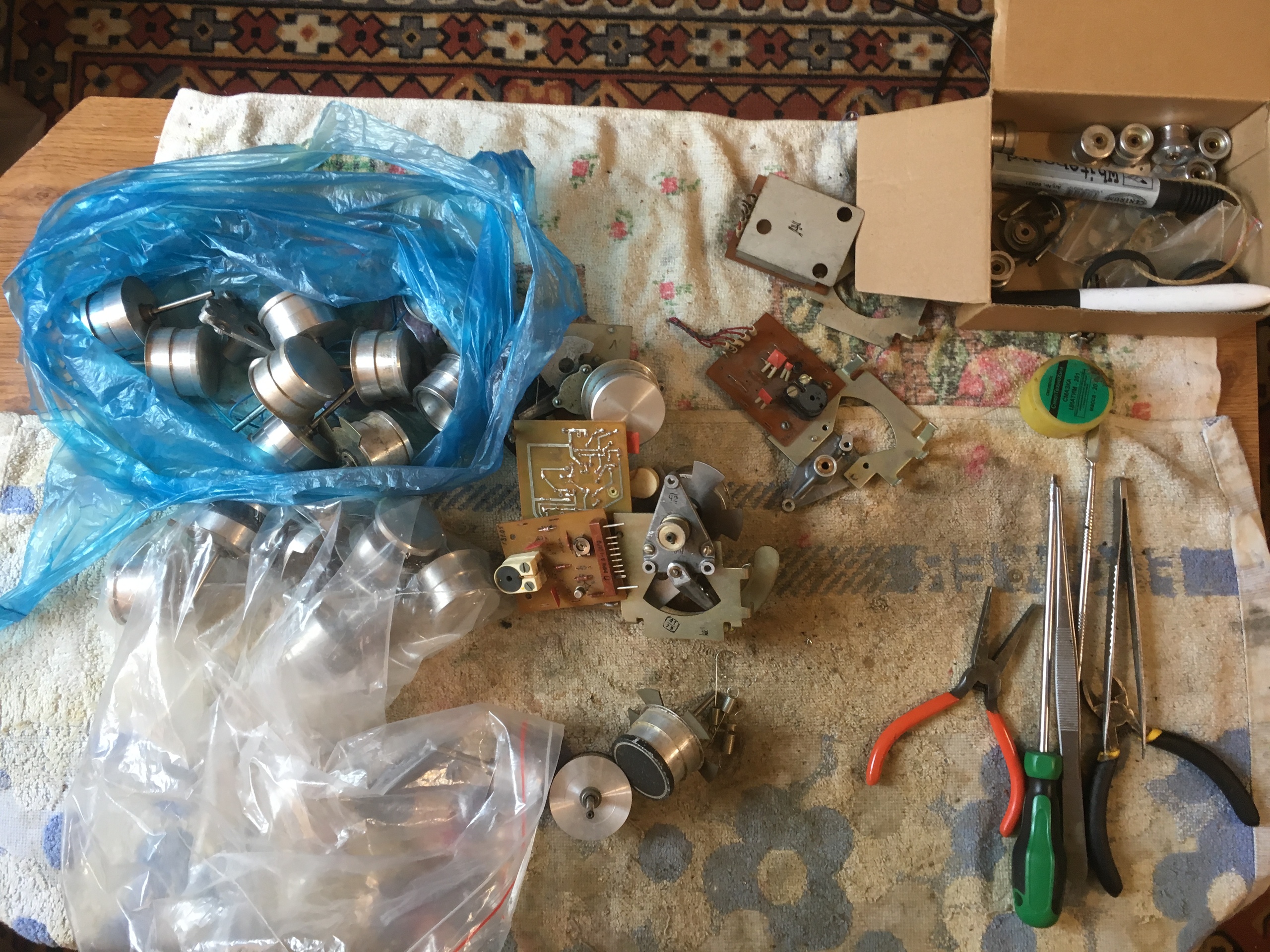

Полезли в коробку с неликвидами, в поисках сырья для сборки узлов регулировки натяжения.



Нашлось прям почти то что надо и прям парой, правда состояние было.....



Разобрано, теперь можно работать.

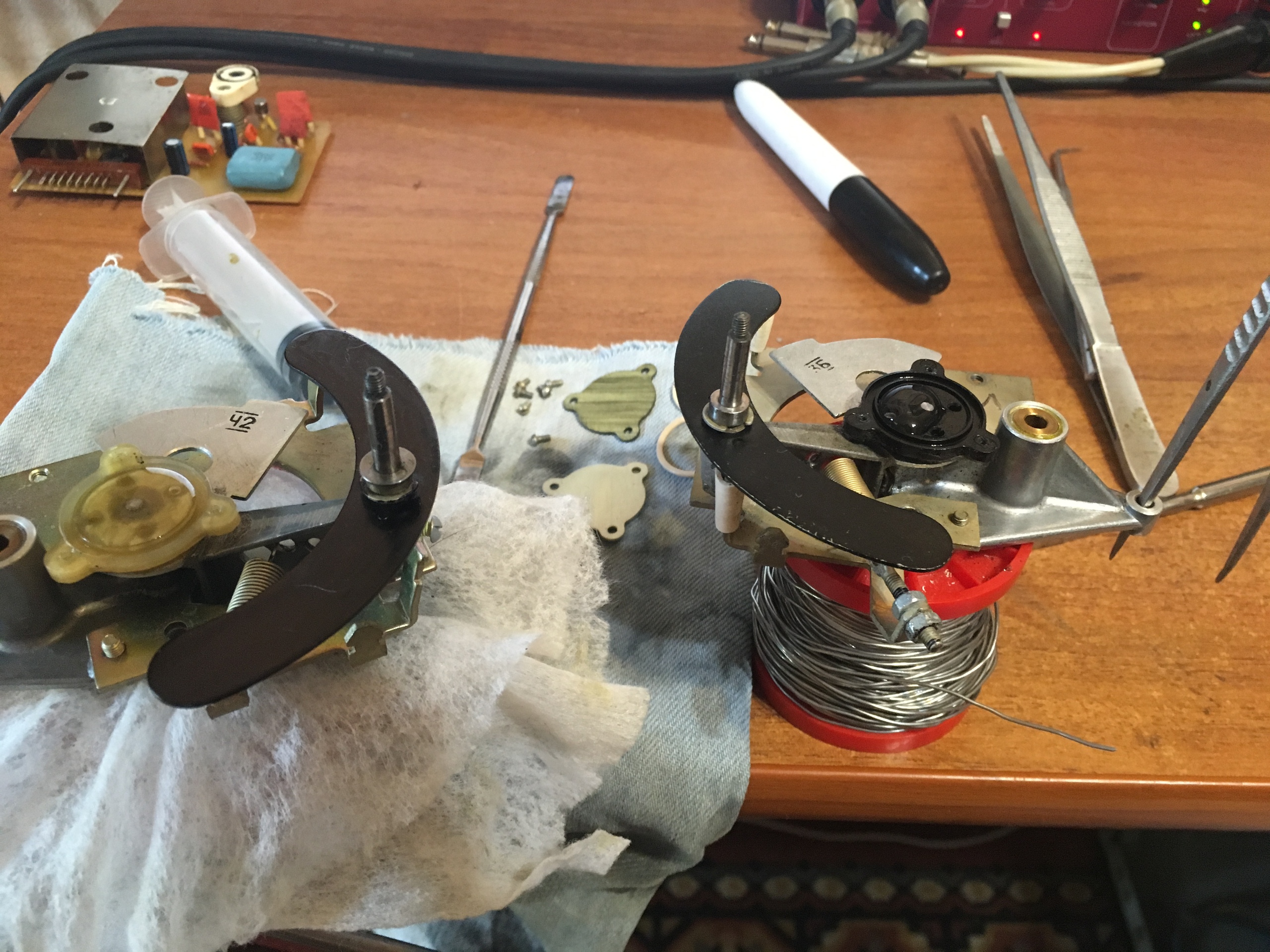

После баньки, демпфера вскрыл для заправки. Как и ожиждалось. В одном - пусто, в другом - полупусто. ПМС от старого доброго Андрея (Рабиновича) был как обычно, под рукой.

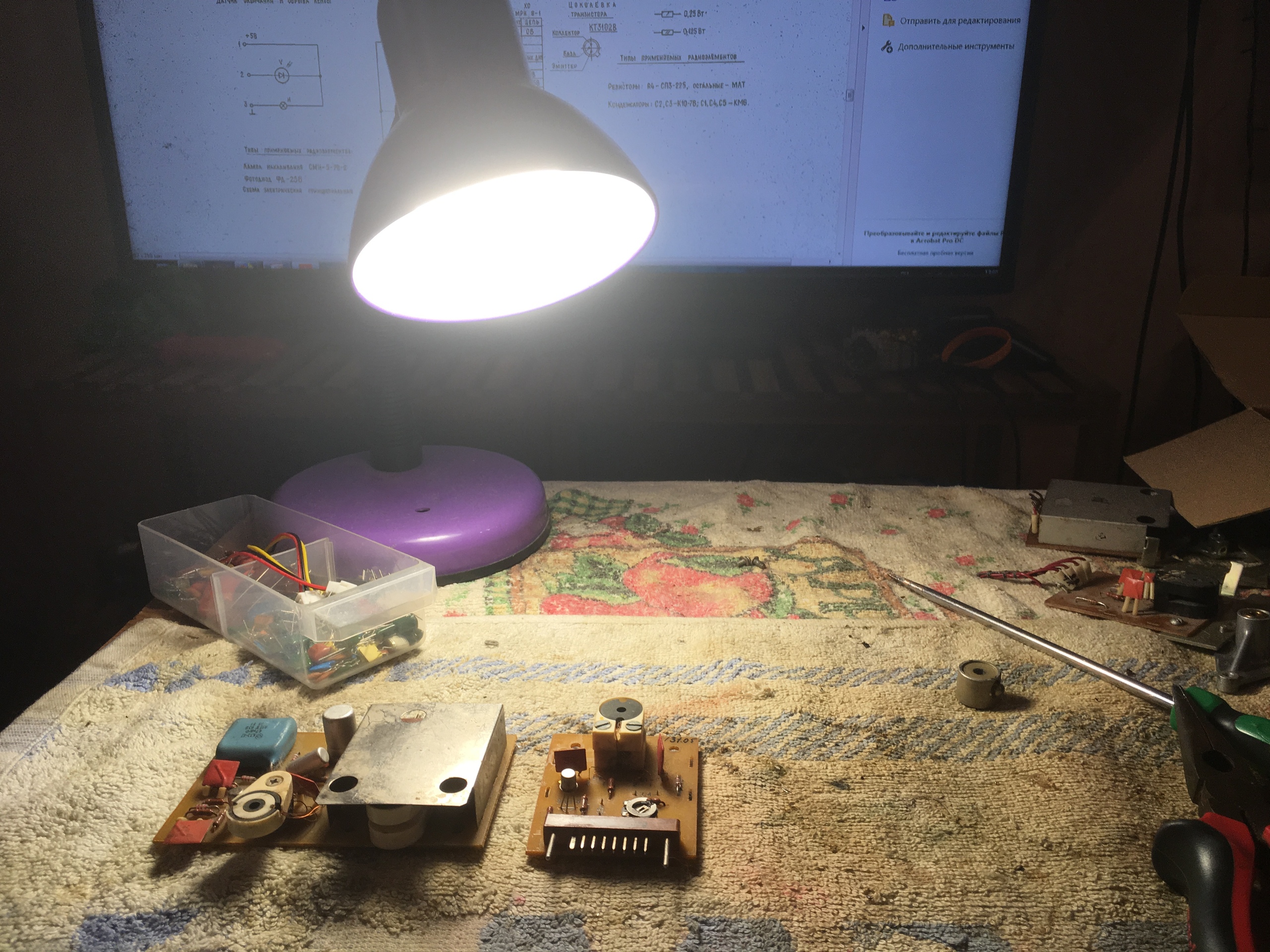

Ну а пока всё растекалось и воздух выходил, настало время привести платы в порядок.



С левой был заботливо удалён экран,вместе со всеми КМками.


Правую просто потоптали нещадно.




Отмыто, приведено в порядок, можно отложить в сторону и выбрать обводные ролики. Эх...Где там мои неликвиды? :D А вот же они.



Из всей кучи, отобрал более менее пригодных пять пар. Чтобы понять более детально, все отправились мыться.



Помогло, конечно, не особо, но более менее нормальную пару таки определил. Для большей одинаковости, решил мягко полирнуть перед установкой. Пока что - слегка, потом, при наличии вдохновения, выведу до зерала :D





С резинками - снова засада. В достаточном количестве есть только шансовские, кривые. Пока что установил их.

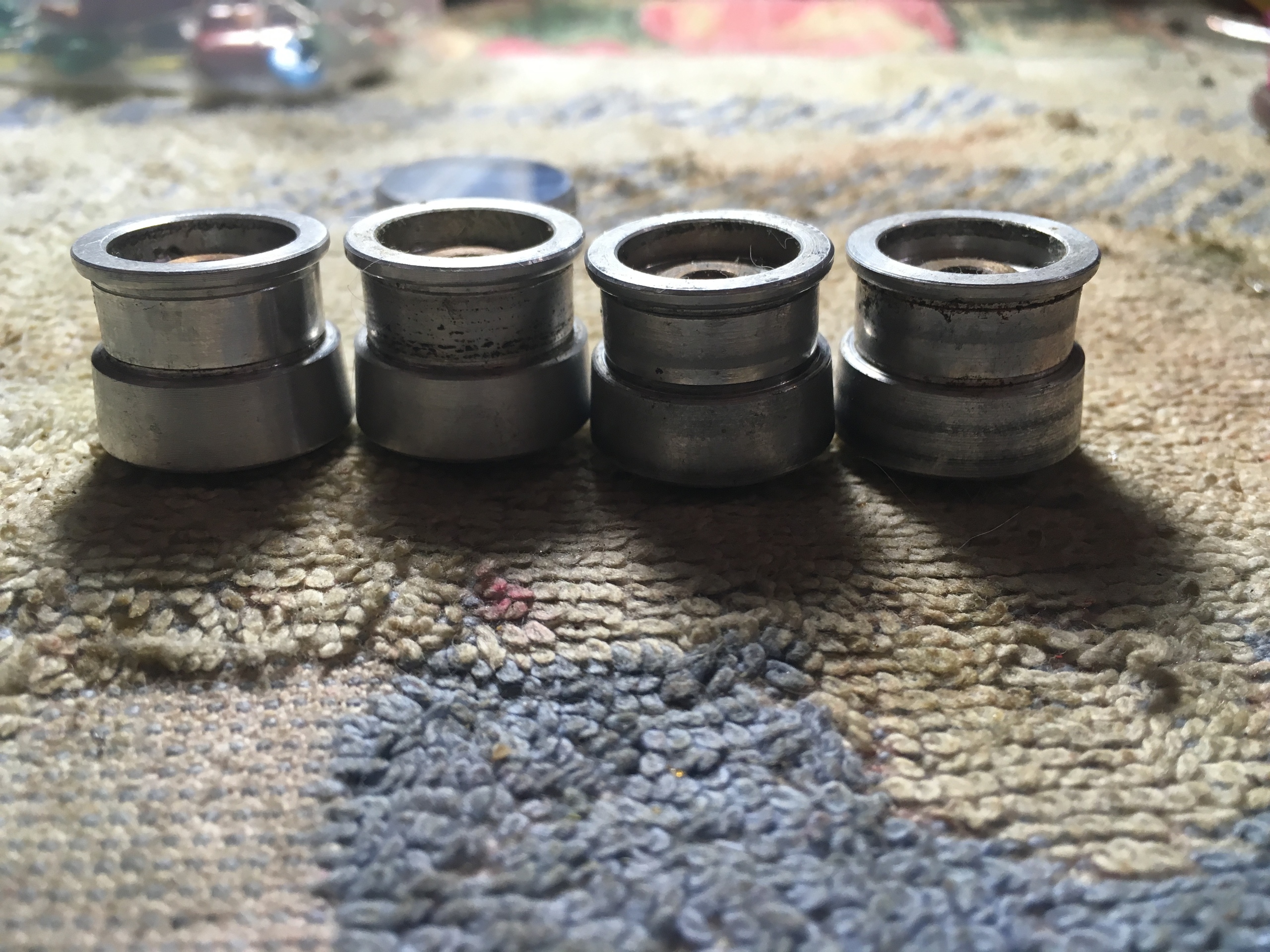

С инерционными - та же история. Всё требует рукоприкладства :D Оооо. Попутно в той же коробке нашлась гайка для прижимного ролика


Гаек под мелкие инерционные пока не сыскал. Кстати, тоже надо


Нашёл где подрезать экран для левой платы РНЛ.


Неиспользованные неликвиды идут обратно, а тем временем, вскрыл второй демпфер. Это как раз тот,что был пустой.




Из первого, тем временем, заканчивали выходить пузыри


Оставил на некоторое время, для ясности, пошёл докупить деталей немного


Страховочные пружины отобрал такие. Из того, что было - максимально похожие друг на друга.


Тем временем, закончил с платой от левого РНЛ






Можно, в принципе, собирать да устанавливать

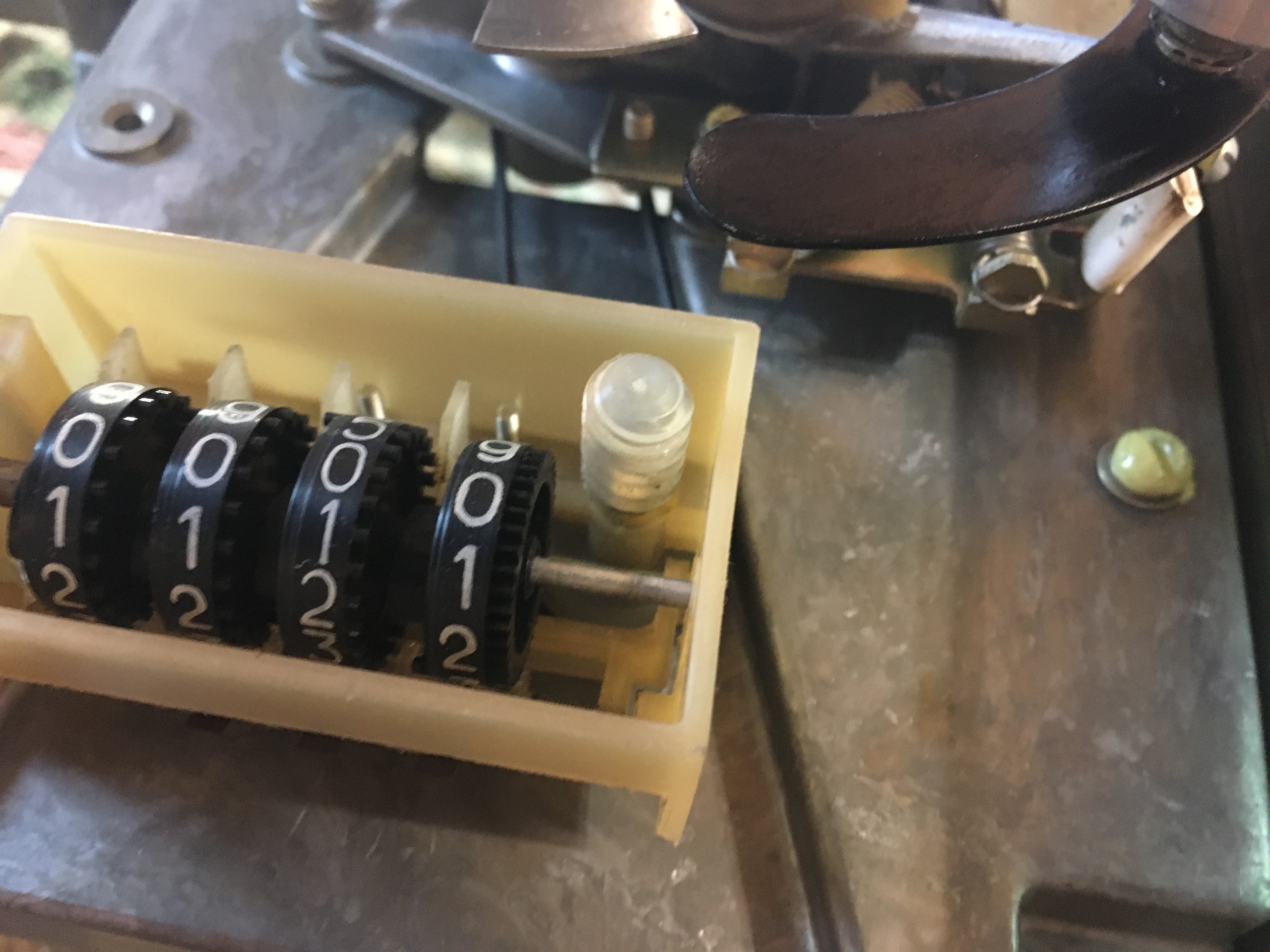

С установкой пассика на счётчик, обнаружилась печалька в виде отсутствия одной запчасти. Счётчиков в стратегическом запасе больше нет, так что у кого есть, старого образца, с белыми циферблатами, тоже буду признателен

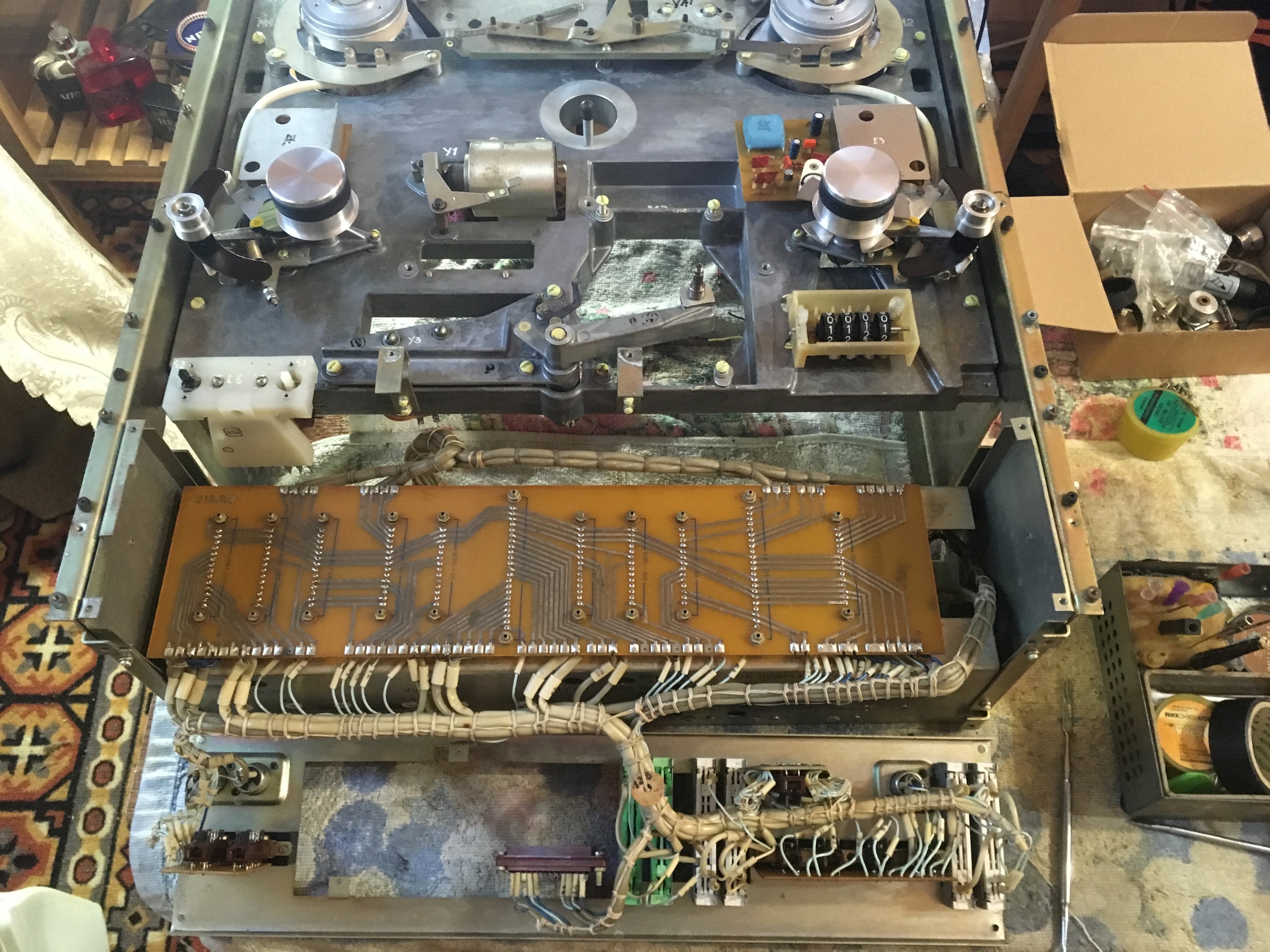

Тем временем, БМЭ благополучно высох и оказался полностью готовым к установке, ну а конструкция наша приобрела более полный вид. Пока БМЭ в таком виде, можно и провести ревизию всем кнопкам и регуляторам.
Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 18:06

Покурил. Продолжаем разговор.
После ревизии БМЭ, наш уважаемый конструктор немного переехал за другой стол, плюс, пользуясь случаем, решил установить блок УУВД (Устройство Управления Ведущим Двигателем), которое, кстати, тоже нашлось в почти безразмерном шкафу.




Для верности, убедился в том, что коллектор транзистора не соприкасается с пластиной.


Как родной прям. Теперь можно посмотреть на силовую часть.




Состояние радиатора - так себе. Снял для покраски, подготовил. Сегодня погода не позволила сделать главное.


Среди нас буржуев нету, чтобы искать оригинальный сетевой шнур, будем использовать то что есть под рукой.






Как тут и былО :D

Пока думал, что верхний радиатор удастся сегодня покрасить, решил глянуть ИСН (Источник Стабилизированных Напряжений) и УУБД (Устройство Управления Боковыми Двигателями).




ИСН попался от О003 (с транзисторами, вынесенными на отдельный радиатор), ну а так как у нас всё благополучно собирается на шасси от Электроники, технологических отверстий для крепления данной конструкции не предусмотрено. Сверлить не стал, потому как резьбу нарезать нечем. Решил модифицировать по образу и подобию ТА1-003




Небольшой тюнинг


Таки почти готово. Снова досадная мелочь, в стратегическом запасе не хватило ровно одного конденсатора на 1000мкф, запомним.



А вот и свежий контент для мусорного ведра.


Пока поживёт на окне, пойду дальше глядеть неликвиды.
Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 06 май 2019, 20:09

Продолжаем.

Дошло дело до сборки блока головок


Была использована левая плита (от о005С или С-1), как более подходящая.


С лентоотводами (что были в стратегическом запасе) было плоховато, поэтому, сделал по классике, развернул.


По поводу регулировочных площадок думал думал, оставил светлые, чтоб было более аутентичо




Учитывая отсутствие годных голов в принципе, а так же отсутствие остального, пока установил примерить.




Ну и коммутацию заодно водрузил на законное место.


На сегодня пока всё. Продолжение завтра или на днях, как вдохновение будет. :)
Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 07 май 2019, 08:02

Новости сегодня. Приехал долгожданный ништяк от хорошего человека и теперь наша конструкция стала ещё больше похожа на магнитофон и обрела подкатушечники.


Ищу к своим STMам viewtopic.php?f=23&t=1049

Best Regards
Антон Алексеевич

Аватар пользователя
3M.F
Модератор
Сообщений: 293
Зарегистрирован: 16 фев 2015, 15:50
Откуда: Краснодар
Контактная информация:

Re: Собираю магнитофон из подручных средств

Сообщение 3M.F » 08 май 2019, 06:51

Новости сегодня.

Можно поглядеть индикатор.



Индикатор оказался с апгрейдом в виде светодиодной подсветки и перевёрнутым светофильтром, который имел дефект. Как показывает практика, с таким цветом светофильтра, светодиодная смотрится не особо, поэтому, вернул всё штатно.



Вполне себе нормально выглядит.



Светофильтр попытался немного полирнуть, но не вышло. Развернул как надо, но царапины глубокие. Так что, к данному вопросу мы ещё вернёмся, ну а пока что, ставим на место


Попутно, нашлись даже почти все необходимые кнопки. :) Кстати, пару штук и комплект ручек на регуляторы всё таки надо.
