У магнитофонов данного раздела хорошие лентопротяги. Мазать хорошим маслом и проблем быть недолжно. Обычно рекомендуют качественное синтетическое машинное.Смазыать нужно хотябы раз в пол года, в зависимости от того как часто эксплуатируется аппарат. Чтобы смазать ролики датчиков натяжения 1 (рис. 3 - 4) и прижимной ролик 3 (рис. 5) достаточно открутить против часовой стрелки крепёжные держатели, как следует протереть ось и втулку изнутри чем - нибудь нежным, можно х/б тканью, буквально по капельки масла в отверстие втулки и не забыть
revoks
02
01
05
06
07
09
11
12
14
15
16
17
17
19
20
22
25
30
31
33
34
35
36
head
lpm
03
10
прикрутить всё на место. Смазать ось обводых роликов 2 (рис. 3 - 4) сложнее, т. к. для этого нужно снять лицевую панель и открутить целиком блоки регулировки натяжения ленты (рис. 5 - 6). Обводные ролики находятся на оси которая фиксируется с противоположной стороны винтами 10 (рис. 9) внутри крепёжной втулки 11. После необходимо ослабить винты, разобрать, почистить, смазать и собрать всё обратно. На рисунке 2 показана схема сборки с применением пружины (забыл где её нашёл). Необходимо переодически смазывать двигатели и подшипники. Вскоре, ниже будет ссылка на статью по смазке.

На рис. 10, 11 изображены замки подкатушечников, которые предназначены для фиксации катушек на магнитофонах в вертикальном положении. На рисунке 11 вместе с заводским

mag_01
reels_01
reels_01
rec_01
/ Магнитофоны / Бытовые / Отечественные / Электроники Олимпы
mane_jn_reel_01
изобржён самодельный алюминивый замок. Дело в том, что заводские, изготавиваются из не достаточно прочной пластмассы, что приводит к их быстрому износу. Изготовить самодельный сложно, так как для этого нужен грамотный токарь - фрезеровщик. Но есть один момент, благодаря которому можно продлить срок службы заводских. На оси подкатушечника, где распологается замок, торчит маленький штырёчек (рис. 12). Этот штырёчек не позволяют поворачиваться замку. То есть чтобы закрепить катушку, замок сначала нужно потянуть на себя, потом повернуть его на 60 градусов, а после, отпустив, закрепить катушку. В замках предусмотренны 6 прорезей, для которых штырёк служит направляющим элементом. Как раз в местах этих прорезей, замок чаче всего и начинает разрушаться. Снимаем замок, аккуратно стачиваем штырёк - все дела (замок нужно прикрутить обратно). Удаление штырька влечёт за собой только более щепетильное отношение к градусу поворота замка при креплении катушки. На рисунке 13 показанно правильное положение, на рсунке 14 опасное. Есть экземпляры Электроник 004, выпускаемые после 1990 г. на которых встречались подкатушечники без штырьков, и замки шли без прорезей (рис. 10 нижний). Кстати, чтобы ещё продлить срок службы зводких замков, можно немного ослабить пружину, которая является одной из состовляющей механизма фиксации катушек. Но тут нужно быть осторожнее и главное не “перерасслабить”. Если Вы используете катушки не больше №18, то можно чуть-чуть ослабить, а если металлические №27 то лучше пружинку не “тюнинговать”.

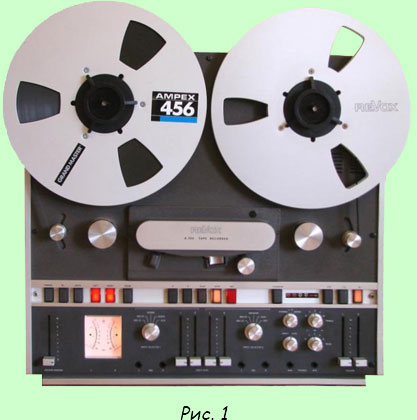

В данном разделе рассмотрены катушечные магнитофоны высшей группы сложности Электроники ТА1-003, 004, Олимпы 003, 004, 005, 006, 700. Начать разговор об этих магнитофонах нужно с того, что первые модели из вышеперечисленных были в прямом смысле слова скопированы с немецкого Revox A700 (рис. 1) , однако ни одна копия, в своём первозданном состоянии, не сравнится по звуку с “оригиналом” из-за более низкого качества диталей и такого же качества сборки некотоых электронных частей. Все блоки в Электрониках и Олимпах раздельные (на Олимпы 005, 006 это не распространяется). Архитектура электронных схем построена так, что каждая схема соединена с магнитофоном разъёмом (или несколькими разъёмами) и в случае ремонта, настройки или модернизации плату можно извлечь из магнитофона без лишних сложностей а потом так же установить обратно. Такая техническая особенность позволяет модернизировать эти магнитофоны как угодно и даже добиваться параметров профессионального уровня.

Все аппараты собраны по трёхмоторной схеме (прямой привод). Максимальный размер катушки №27 (26,7 см). У всех моделей присудствует сквозной какнал. Реверсивное воспроизведение есть у всех вышеперечисленных аппаратов, кроме “Олимп 004”.

Многие части лентопротяжного механизма, такие как ролики датчиков натяжения, прижимные ролики (рис. 5), подкатушечники, замки пдкатушечников (рис. 10, 11) одинаково подходят ко всем моделям данного раздела, и их, как и многое другое, можно преобрести здесь: http://www.shans.kirov.ru/ (огромный выбор радиодеталей (более 10000 наименований)/Олимп).

Первый вопрос разницы Электроники ТА1-003 и Олимпа 003 - какое отличие между ними? Сущевствует версия, что принципиальной разницы как таковой нет, отличие только в надписях на крышках блоков головок (рис. 15). Пока эта версия не опровергнута раздел для Электроники ТА1-003 и Олимпа 003 будет общим.
Итак, Электроники менее капризны к перепадам и отклонениям напряжения, так же более выносливы. За то Олимпы более нежно обращаются с лентой. Хотя, правильнее, каждый аппарат со всеми его достоинствами и недостатками лучше рассматривать индивидуально.
Есть ещё магнитофоны, которые имеют полное право на место в этом разделе, но, поскольку про них нет
практически ни какой информации в виду их ограниченного производства, они не стоят в линейке аппаратов данной темы.
Олимп А-400 (рис. 16). Этот аппарат выпускался в 1994 году. Его уникальность в том, что он одновременно может записывать/воспроизводить 4 дорожки.

Олимп УР-200 (рис. 17). Заказная модель. Использовался для записи телефонных разговоров. Скорости 19 и 2 см/сек. Внешне 1 : 1 Олимп 005 (отличия в крышке блока головок).
Электроника 007 (рис. 18). Всё что известно про данную модель это только его технические парраметры.
Есть версия, что этот магнитофон существует в единственном экземпляре, по этому он на всегда останется незбыточной мечтой для коллекционеров и любителей магнитофонов Электроника.

Ниже идут более популярные модели. По мере того как по ним будет находиться информация их разделы будут пополняться.
